सभी एनालॉग फोनो प्रीएम्प्लीफायर

नई स्टाइल मई 2020

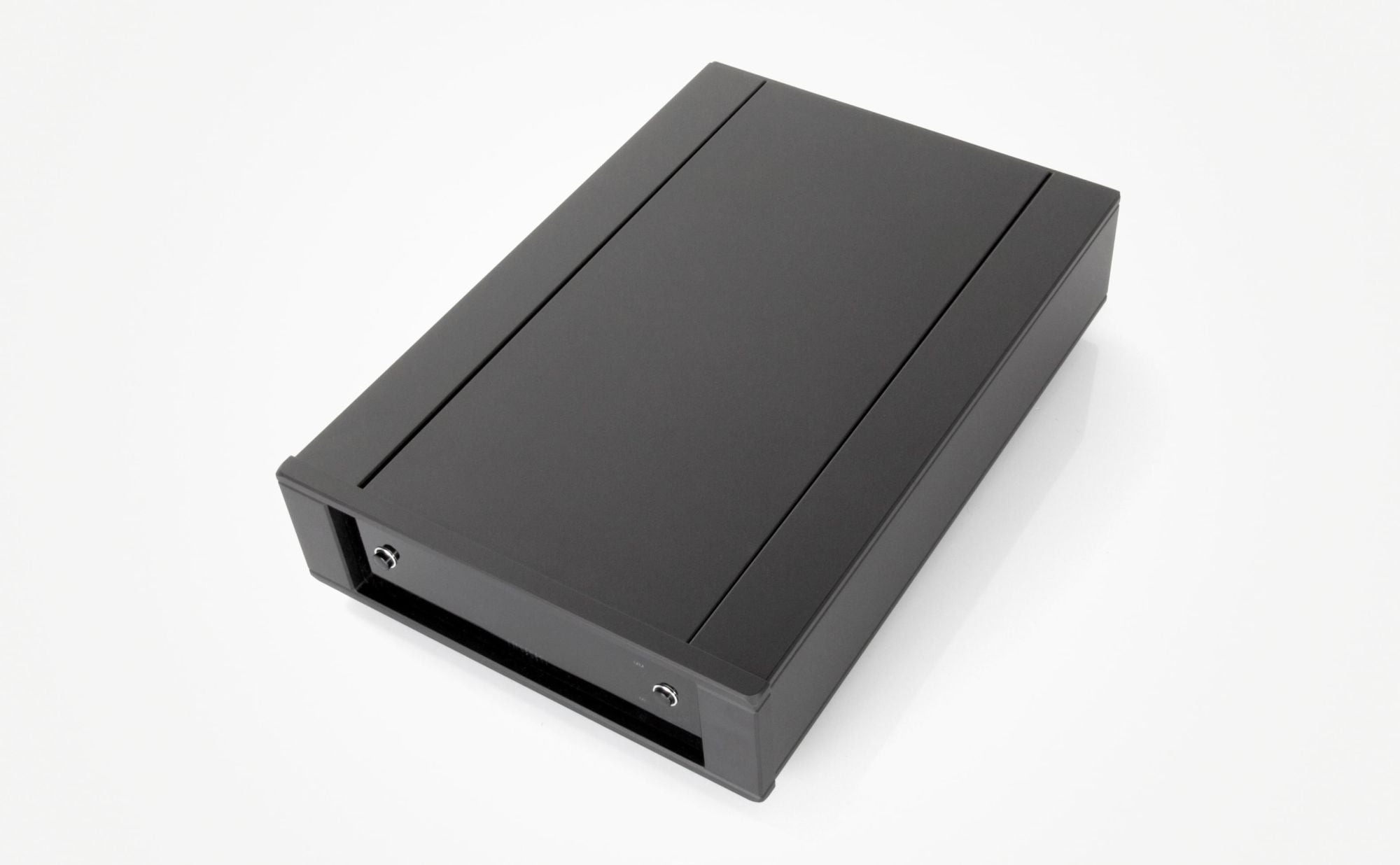

इसे एक नया रूप देने और रेंज से मेल खाने के लिए हमारे नवीनतम आधी चौड़ाई वाले कस्टम डिज़ाइन किए गए केस के भीतर दो पूरी तरह से अलग, उच्च प्रदर्शन वाले फ़ोनो चरण रखे गए हैं। एक पूरी तरह से समायोज्य, समर्पित गतिशील कुंडल और एक गतिशील चुंबक। प्रत्येक चरण को आपके विनाइल सिस्टम की क्षमता को अधिकतम करने के लिए डिज़ाइन और इंजीनियर किया गया है, जबकि उपयोग और स्थापित करना आसान है। नोट: सभी Aria MK3 MC सेटिंग्स सभी Rega MC कार्ट्रिज मॉडल के लिए फ़ैक्टरी प्रीसेट होंगी। अधिक जानकारी के लिए विशिष्टताएँ टैब देखें।

तकनीकी

आरिया एक "सभी एनालॉग एम्पलीफायर" है जिसमें कोई डिजिटल नियंत्रण सर्किटरी नहीं है। पूरी तरह से एल्युमीनियम केस आंतरिक सर्किट को किसी भी भटके हुए आरएफआई सिग्नल से बचाता है। हमारे डिज़ाइनरों ने किसी भी अनावश्यक गैजेट को शामिल करने से परहेज किया है क्योंकि वे सिग्नल पथ में बाधा डालते हैं और ध्वनि की गुणवत्ता को ख़राब करते हैं। एरिया में परिवेश या ऑपरेटिंग तापमान में किसी भी बदलाव की भरपाई के लिए एमसी इनपुट सर्किट को इष्टतम बनाए रखने के लिए स्व-समायोजित सर्वो नियंत्रण सहित कई अभिनव डिजाइन विचारों को शामिल किया गया है।

दोनों चरणों के अपने अलग-अलग इनपुट सॉकेट और इनपुट प्री-एम्प्लीफायर सर्किटरी हैं। इसने हमें बिना किसी समझौते के प्रत्येक कार्ट्रिज प्रकार के लिए कस्टम इनपुट सर्किटरी डिजाइन करने में सक्षम बनाया। सिग्नल स्विचिंग उच्च स्तर और निम्न प्रतिबाधा (रिले के माध्यम से) पर की जाती है, जिससे यह सुनिश्चित होता है कि सिग्नल में कोई गिरावट न हो।

एमसी स्टेज डिजाइन और विशेषताएं

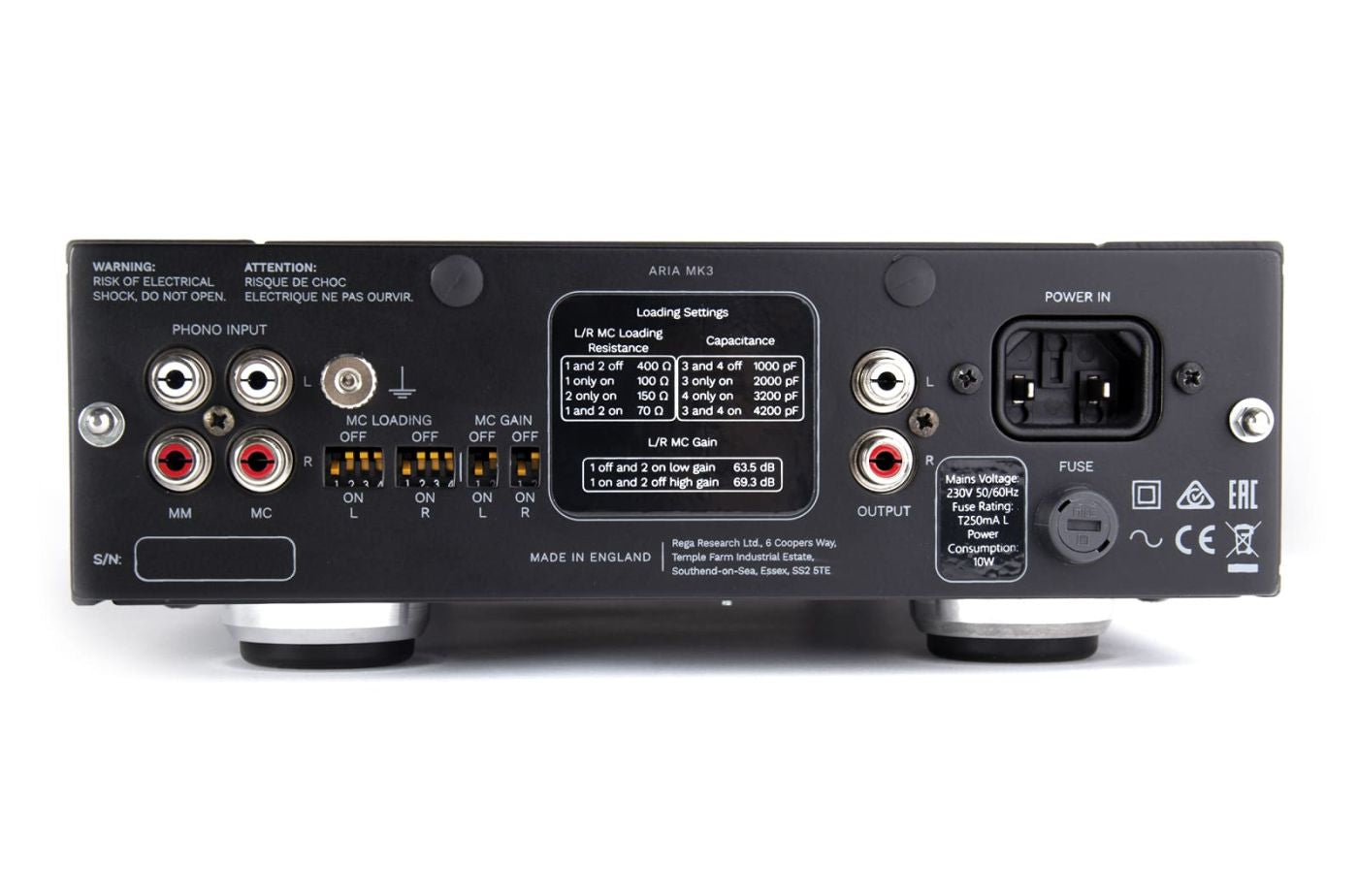

एमसी इनपुट एक कंपाउंड जोड़ी के रूप में कॉन्फ़िगर किए गए समानांतर कनेक्टेड, कम शोर वाले एफईटी (फील्ड इफेक्ट ट्रांजिस्टर) का उपयोग करता है। एफईटी ट्रांजिस्टर का उपयोग यह सुनिश्चित करता है कि कार्ट्रिज कॉइल में कोई बायस करंट प्रवाहित न हो ताकि कार्ट्रिज की नाजुक चुंबकीय ज्यामिति परेशान न हो। एमसी इनपुट में 70ohms से 400ohms की प्रतिरोधक इनपुट लोडिंग और 1000pF से 4200pF की कैपेसिटिव लोडिंग का चयन करने का प्रावधान है। बैक पैनल के माध्यम से इनपुट संवेदनशीलता को 6dB तक बदला जा सकता है।

एमएम स्टेज डिजाइन और विशेषताएं

एमएम इनपुट कम शोर का उपयोग करता है, द्विध्रुवी इनपुट ट्रांजिस्टर को एक मिश्रित जोड़ी के रूप में भी कॉन्फ़िगर किया गया है। प्रत्येक चैनल के लिए दो अलग-अलग विद्युत आपूर्तियाँ हैं और प्रत्येक कम शोर वाले इनपुट सर्किट के लिए अतिरिक्त उप-बिजली आपूर्तियाँ हैं। निचिकॉन एफजी इलेक्ट्रोलाइटिक कैपेसिटर का उपयोग संपूर्ण विद्युत आपूर्ति में महत्वपूर्ण स्थितियों में किया गया है। सिग्नल पथ और इक्वलाइज़ेशन नेटवर्क में पॉलीप्रोपाइलीन कैपेसिटर का उपयोग किया गया है। सर्किट डिज़ाइन का पूर्ण नियंत्रण सुनिश्चित करने के लिए पूरे सिग्नल पथ में असतत सर्किटरी का उपयोग किया जाता है।

यहां मैनुअल डाउनलोड करें.

विनिर्देश

अधिकतम आउटपुट स्तर = 11 वी आरएमएस
रेटेड आउटपुट स्तर = 200mV
आउटपुट प्रतिरोध = 100Ù
15Hz = 1K पर -3dB बिंदु के लिए न्यूनतम आउटपुट प्रतिरोध

एसी आपूर्ति 230v और 115v नाममात्र +/- 10%
230v 20mm फ़्यूज़ T250mAL
115v 20mm फ़्यूज़ T500mAL

बिजली की खपत = 10 वाट
परिवेश ऑपरेटिंग तापमान 5 से 35°C

आयाम: डब्ल्यू 218 मिमी x डी 315 मिमी (325 अर्थ नट सहित) x एच 78 मिमी

सभी रेगा एमसी कार्ट्रिज मॉडल के लिए एरिया एमसी डिप स्विच सेटिंग्स।
कृपया ध्यान दें: सभी नई इकाइयाँ नीचे दिए अनुसार फ़ैक्टरी सेट पर हैं और किसी समायोजन की आवश्यकता नहीं है।
